मॉडल संख्या | WINTAI-9005 |
शक्ति | 28 किलोवाट |
बाहरी आकार | 12000*7000*5200 मिमी (L*W*H) |
आंतरिक आकार | 11800*5600*4400 मिमी |
वोल्टेज | 380V/415V/480V 3-चरण |
रंग विकल्प | सफेद, नीला, ग्रे, कस्टम |
ताप स्रोत | डीजल डबल बर्नर (2*300,000 Kcal/h) |
इन्फ्रारेड लैंप | 48 पीसी * 16W एलईडी आईआर (छत) + 32 पीसी साइड वॉल |
उपयुक्त वाहन | भारी ट्रक, बस, ट्रेलर, निर्माण उपकरण |
इनटेक वेंटिलेटर | 2*9.5KW टर्बो प्रशंसक (डुअल, VFD) |
निकास पंखे | 2*7.5KW टर्बो प्रशंसक (डुअल, VFD) |
प्रकाश व्यवस्था | एलईडी 1600 लक्स, 48 छत + 32 साइड + 12 दीवार |
तहखाने | 500 मिमी भारी शुल्क, 5 पंक्ति ग्रिड + 4 पंक्ति प्लेट |
लोड क्षमता | 10T (परीक्षण 14T स्थिर भार) |
छत फ़िल्टर | F6 EU6, 10 पैनल, वॉक-ऑन प्लेनम |
फर्श फ़िल्टर | फाइबरग्लास 5-ज़ोन, त्वरित-रिलीज़ फ्रेम |
निकास फ़िल्टर | सक्रिय कार्बन टावर + HEPA H13 विकल्प |
नियंत्रण कक्ष | श्नाइडर पीएलसी + 12 "औद्योगिक टच स्क्रीन + रिमोट एक्सेस |
अधिकतम तापमान | 80°C (गर्मीः 10-12 मिनट से 60°C तक) |
हीट एक्सचेंजर | दोहरी SS316L, 90% संयुक्त दक्षता |
शोर स्तर | ≤ 85dB (ध्वनिरोधी प्रशंसक आवास) |
प्रमाणन | सीई, आईएसओ 9001, आईएसओ 14001, ओएचएसएएस 18001 |
उत्पाद अनुप्रयोग

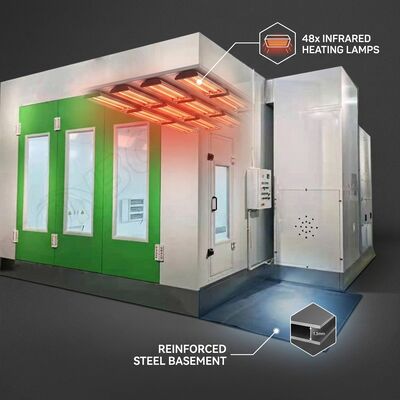

WINTAI-9005 सबसे अधिक मांग वाले औद्योगिक अनुप्रयोगों के लिए प्रमुख भारी शुल्क डीजल छिड़काव कक्ष हैः भारी ट्रक बेड़े का रखरखाव, बस निर्माण, निर्माण उपकरण रिफाइनिंग,और सैन्य वाहन कोटिंग5 पंक्ति ग्रिड निकासी के साथ 10T सुदृढ़ तहखाने सबसे बड़े वाणिज्यिक वाहनों को संभालता है। दोहरी डीजल बर्नर (600,000 Kcal/h संयुक्त) 48 छत IR लैंप और 32 साइड दीवार लैंप के साथ जोड़ा गया है, जो 66m2 के विशाल आंतरिक क्षेत्र में समान कठोरता सुनिश्चित करता है।विंटाई ने विश्व भर में राष्ट्रीय बस ऑपरेटरों, खनन उपकरण निर्माताओं और बंदरगाह रसद कंपनियों के लिए भारी औद्योगिक बूथ परियोजनाओं को पूरा किया है।
मुख्य विशेषताएं
1) वॉलबोर्डः 100 मिमी रॉक वॉल सैंडविच, 0.6 मिमी जस्ती स्टील डबल स्किन। क्लास ए आग रेटेड (जीबी 8624) । 180 किमी / घंटा का रेटेड पवन भार।
2) तहखानेः भारी आई-बीम सबस्ट्रक्चर. 500 मिमी प्रबलित कंक्रीट गड्ढा (डिजाइन प्रदान किया गया). 5 पंक्तियाँ वेंटिलेशन ग्रिड + 4 पंक्तियाँ चेकर प्लेटें. 10T परिचालन / 14T स्थिर परीक्षण किया गया।
3) दरवाजाः औद्योगिक मोटर चालित ऊर्ध्वाधर लिफ्ट (6000*5000 मिमी) सुरक्षा प्रकाश पर्दे के साथ। दोहरी पीछे के दरवाजे। 4 पनीर सलाखों के साथ कर्मियों के दरवाजे।
4) वायु प्रणालीः 4* टर्बो वीएफडी प्रशंसक (2*9.5KW इनपुट + 2*7.5KW निकास) कुल वायु प्रवाह 85,000 m3/h. वायु गति 0.35-0.45 m/s. 350 वायु परिवर्तन/घंटा.
5) डीजल बर्नर: दो सिंक्रनाइज़ेड रिएलो प्रकार के डीजल बर्नर (600,000 Kcal/h कुल). दोहरे SS316L हीट एक्सचेंजर 90% दक्षता के साथ। ईंधन की खपत 8-10 किलोग्राम / वाहन।
6) आईआर लाइटिंग सरणीः 48 छत आईआर एलईडी लैंप + 32 साइड वॉल + 12 वॉल लैंप। काम करने की ऊंचाई पर 1600 लक्स। सटीक रंग कार्य के लिए रंग प्रतिपादन सूचकांक (सीआरआई) > 90।
7) निस्पंदनः F6 EU6 चलती छत पूर्ण (10 पैनल) 5-क्षेत्र शीसे रेशा त्वरित रिलीज़ फर्श फिल्टर। महत्वपूर्ण अनुप्रयोगों के लिए वैकल्पिक HEPA H13 अंतिम फिल्टर।
8) उत्सर्जन नियंत्रणः औद्योगिक सक्रिय कार्बन अवशोषण टॉवर (3m3 क्षमता) डेटा लॉगिंग के साथ निरंतर VOC निगरानी >98% VOC हटाने की दक्षता।
9) नियंत्रण और सुरक्षाः श्नाइडर पीएलसी + 12 "औद्योगिक टच स्क्रीन। निदान के लिए वीपीएन के माध्यम से दूरस्थ पहुंच। 50 प्रोग्राम करने योग्य उपचार व्यंजनों। एकीकृत गैस का पता लगाने + अग्नि अलार्म इंटरफ़ेस।
