मॉडल नंबर | विंताई-9007 |
शक्ति | 11 किलोवाट |
बाहरी आकार | 5800*4500*3000मिमी (एल*डब्ल्यू*एच) |
आंतरिक आकार | 5700*3500*2400मिमी |
वोल्टेज | 110V/220V/380V |
रंग विकल्प | सफ़ेद, लाल, नीला |
ताप स्रोत | डीज़ल (कॉम्पैक्ट बर्नर, 180,000 किलो कैलोरी/घंटा) |
इन्फ्रारेड लैंप | 24 पीसी * 16W एलईडी आईआर (छत) + 12 पीसी साइड दीवार |
उपयुक्त वाहन | कार, कॉम्पैक्ट कार, सेडान |
सेवन पंखा | 5.5KW टर्बो फैन (डायरेक्ट ड्राइव) |
निकास पंखा | 4.0KW टर्बो फैन (डायरेक्ट ड्राइव) |
प्रकाश | एलईडी 1000 लक्स, 24 सीलिंग + 12 साइड |
तहखाना | 250 मिमी, 2 पंक्तियाँ ग्रिड + 2 पंक्तियाँ चेकर्ड प्लेटें |
छत फ़िल्टर | F5 EU5, 4 पैनल |
फ़्लोर फ़िल्टर | फ़ाइबरग्लास, 2-ज़ोन |
निकास फ़िल्टर | सक्रिय कार्बन पॉकेट फ़िल्टर |
कंट्रोल पैनल | डिजिटल नियंत्रक, स्प्रे/बेक/लाइट/ई-स्टॉप |
अधिकतम तापमान | 80°C (हीट-अप: 4-5 मिनट से 60°C) |
बेसमेंट लोड | 2टी (परीक्षणित 3टी) |
शोर स्तर | ≤75dB |
प्रमाणन | सीई |
उत्पाद व्यवहार्यता

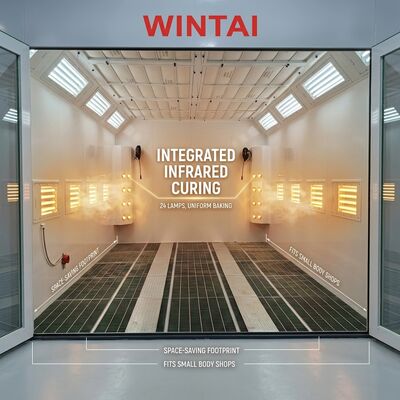

WINTAI-9007 इकोनॉमी कॉम्पैक्ट स्प्रे बूथ छोटी बॉडी शॉप्स, स्टार्ट-अप रिपेयर व्यवसायों, मोटरसाइकिल/एटीवी पेंटिंग, पार्ट्स रिफिनिशिंग और सीमित फ्लोर स्पेस वाली सुविधाओं के लिए आदर्श एंट्री-लेवल समाधान है। केवल 26 वर्ग मीटर (बाहरी) के पदचिह्न के साथ, यह उन कार्यशालाओं में फिट बैठता है जहां मानक बूथ नहीं हो सकते। अपने कॉम्पैक्ट आकार के बावजूद, 9007 पेशेवर-ग्रेड परिणाम प्रदान करता है: 24 आईआर लैंप एक समान इलाज प्रदान करते हैं, टर्बो प्रशंसक उचित वेंटिलेशन सुनिश्चित करते हैं, और सक्रिय कार्बन निकास निस्पंदन पर्यावरणीय आवश्यकताओं को पूरा करता है। WINTAI ने 60 से अधिक देशों में छोटे और मध्यम उद्यमों को 800 से अधिक कॉम्पैक्ट बूथ की आपूर्ति की है।
मुख्य विशेषताएं
1) कॉम्पैक्ट फ़ुटप्रिंट: बाहरी 5.8*4.5 मीटर - 30 वर्ग मीटर जितनी छोटी जगहों में फिट बैठता है। शहरी कार्यशालाओं, बेसमेंट गैरेज और कंटेनर-आधारित संचालन के लिए आदर्श।
2) वॉलबोर्ड: 50 मिमी ईपीएस सैंडविच पैनल, 0.45 मिमी स्टील स्किन। हल्का फिर भी टिकाऊ. जस्ती इस्पात की छत. त्वरित बोल्ट-टुगेदर असेंबली (2-व्यक्ति, 2 दिन)।
3) बेसमेंट: गैल्वनाइज्ड स्टील फ्रेम, 250 मिमी पिट (या सतह-माउंट विकल्प)। 2 पंक्तियाँ वेंटिलेशन ग्रिड + 2 पंक्तियाँ चेकर्ड प्लेटें। रैंप शामिल हैं।
4) दरवाजा: 2 सामने के दरवाजे (2500*2400 मिमी)। 1 आपातकालीन/सुरक्षा द्वार। टेम्पर्ड ग्लास देखने वाली खिड़कियाँ। कॉम्पैक्ट फिर भी कार्यात्मक पहुंच।
5) वायु प्रणाली: 5.5KW इनटेक टर्बो फैन + 4.0KW एग्जॉस्ट टर्बो फैन। इलेक्ट्रिक डैम्पर. वायु वेग 0.3 मी/से. 280 वायु परिवर्तन/घंटा।
6) डीज़ल बर्नर: कॉम्पैक्ट 180,000 किलो कैलोरी/घंटा डीज़ल बर्नर। स्टेनलेस स्टील हीट एक्सचेंजर। ईंधन की खपत: 4-5 किग्रा/वाहन। 85% थर्मल दक्षता।
7) आईआर लाइटिंग: 24 सीलिंग आईआर एलईडी लैंप + 12 साइड वॉल लैंप। 1000 लक्स. प्रोफेशनल पेंटिंग के लिए पर्याप्त. एलईडी का जीवनकाल 50,000 घंटे।
8) निस्पंदन: F5 सीलिंग फिल्टर + 2-जोन फाइबरग्लास फ्लोर फिल्टर + सक्रिय कार्बन निकास। 98% वायु सफ़ाई. बुनियादी पर्यावरणीय आवश्यकताओं को पूरा करता है।
9) नियंत्रण: स्प्रे, बेक, लाइटिंग और आपातकालीन स्टॉप फ़ंक्शन के साथ सरल डिजिटल नियंत्रक। अधिभार/अति ताप संरक्षण। सहज संचालन - न्यूनतम प्रशिक्षण की आवश्यकता।
